ACTIVAL電動三通閥VY54X0L（JIS 10K-FC200）使用說明書

概  述

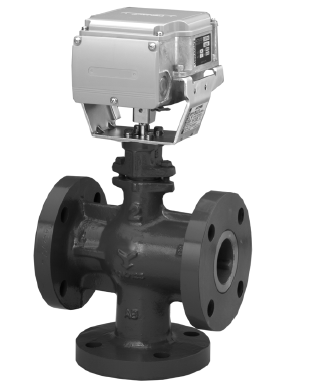

ACTIVAL VY54X0L 是配有法蘭連接件的電動三通閥，閥與執行器為一體形的系列產品。

ACTIVAL 用于控制冷/熱水，閥體額定壓力符合 JIS* 10K 。

執行器配有一臺可逆同步電機，可在低壓 24 V AC 下運行。

可使用 5 種控制信號操作 ACTIVAL。內置的反饋電位

計，與比例控制電子控制器配套，可實現比例控制。

135 ? 公稱電阻輸入與比例控制電動控制器配套，可實現比例控制。4-20 mA DC，2-10 V DC 以及 0-10 V DC 輸入，與直接數字控制器(DDC)配套，可實現比例控制。

JIS: Japanese Industrial Standards

特  點

1) 結構緊湊、重量輕。

2) 閥以及執行器整合在一個設備內。

3) 可使用不同的控制信號：

- 公稱135 ?反饋電位計

- 公稱135 ?電阻輸入

- 4-20 mA DC 輸入

- 2-10 V DC輸入

- 0-10 V DC輸入

4) 耐用型設計。

5) 功耗低。

6) 線性特性。

7) 4-20 mA DC 輸入類型，2-10 V DC 輸入類型以及 0-10 V DC 輸入類型都可使用 2-10 V DC輸出(用于位置反饋)。

詳細內容可下載觀看

ACTIVAL電動三通閥VY54X0L（JIS 10K-FC200）使用說明書.pdf
