ACTIVAL小型比例閥MY53X0A(專用電動閥操作器)使用說明書

• 概　要

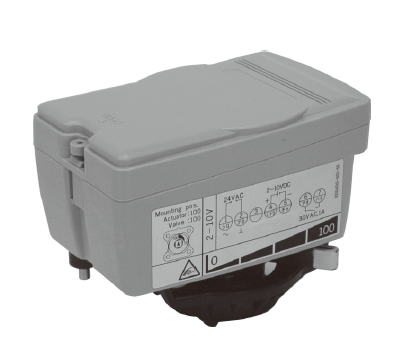

是小型比例閥（型號VY530*）專用電動閥操作器（執行器）。

通過將電動閥操作器（型號MY53*0A）與小型比例閥（型號VY530*）組裝使用，控制暖通空調設備（HVAC）的冷熱水。

使用了由AC24V低電壓運轉的可逆轉同步馬達。有以下幾種控制方法。

? 公稱135Ω反饋電位計內置型浮動（3位置）

? 公稱135Ω阻抗輸入

? DC4～20mA輸入

? DC2～10V輸入

? DC0～10V輸入

? 浮動（3位置）

這些控制信號與電氣／電子比例控制器或直接數字控制器（DDC）進行組合執行比例控制。

• 特　長

? 小型?輕量化

也可安裝在空調機等有限的空間內。

? 簡單裝卸結構

無需工具即可簡單地與小型比例閥（型號VY530*）組裝，也無需調整。

? 執行器無需工具即可簡單安裝，也無需調整（單觸桿鎖定式）。

? 手動開閉裝置?帶開度顯示

? IP54（防塵?防濺構造）

安裝在AHU（air handling unit）內。

(注) 為了維持IP54，需要防水連接器。

? 豐富的控制輸入信號類型

? 帶DC2～10V反饋信號

僅DC4～20mA輸入信號類型（型號MY5330A）、 DC2～10V輸入信號類型（型號MY5340A） DC0~10V輸入信號類型（型號MY5350A）

? 易于確認的開度顯示器：

通過指針桿很容易確認閥的開度。

? 可選擇1個內置型輔助開關。（型號MY5370A除外）

可調范圍為開度20%至開度80%。

? 為設備的節能做貢獻

通過限位開關結構，在全閉、全開時不消耗電力。（僅型號MY5310A）

? 90度開閉

動作時間 60秒（50Hz）／50秒（60Hz）

詳細內容可下載觀看

ACTIVAL小型比例閥MY53X0A(專用電動閥操作器)使用說明書.pdf
