SIMOTICS M 主電機

        緊湊型異步伺服/主軸電機完美適配 SINAMICS S120 驅動系統，并補充了同步伺服/主軸電機，適用于高達 560 kW 的高功率范圍應用。

系列

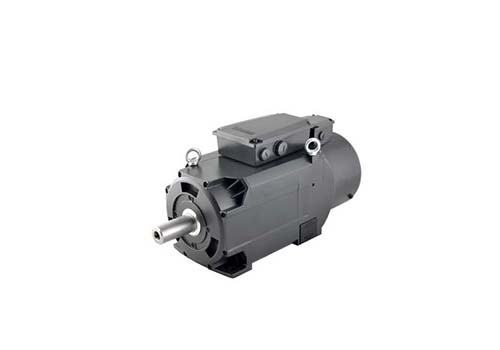

一、1PH1伺服電機

1PH1 用于 SINAMICS V70 主軸驅動

SINAMICS V70 的主電機 1PH1；工作電壓 380V 3AC Pn=3.7 kW；Nn=1500 rpm Mn=24 Nm 軸高 100 mm 絕對值編碼器 20 位光軸 強制通風 空氣方向 NDE->DE；IP54 與 SINAMICS V70 變頻器兼容 振動質量 S/A 軸端和法蘭 精度 R 右側的電源和信號連接

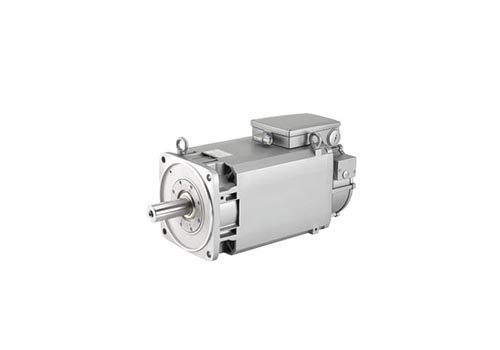

二、1PH3伺服電機

1PH3 用于 SINAMICS S120

SINAMICS S120 的主電機；工作電壓 380V 3AC Pn=3.7kW;Nn=1500rpm Mn=24Nm 軸高 100mm IC22DQ 光滑軸 外部通風，風向 DE->NDE，IP55 兼容變頻器 SINAMICS S120 振動質量 SR 軸端和法蘭 精度 R 功率和信號左/右連接

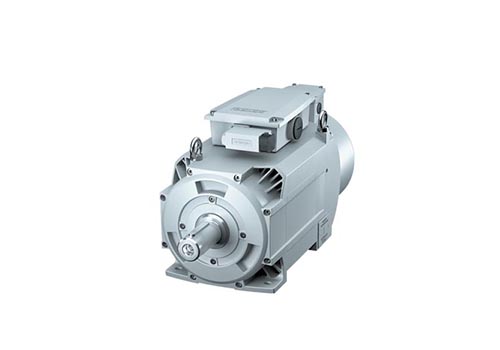

三、1PH8 異步伺服電機

1PH8 用于 SINAMICS S110 用于生產機器

SIMOTICS M 緊湊型異步電機 1500RPM 2.8kW 17.8Nm 7.5A 346V 1750RPM 3.3kW 18Nm 7.5A 398V 2000RPM 3.7kW 17.7Nm 7.6A 447V 2200RPM 4.1kW 17.8Nm 7.6A 480RPM 強制通風；空氣方向 NDE--> DE；防護等級 IP55

1PH8 用于 SINAMICS S120 用于生產機器

SIMOTICS M 緊湊型異步電機 1500RPM 2.8kW 17.8Nm 7.5A 346V 1750RPM 3.3kW 18Nm 7.5A 398V 2000RPM 3.7kW 17.7Nm 7.6A 447V 2200RPM 4.1kW 17.8Nm 7.6A 480RPM 強制通風；空氣方向DE--> NDE；防護等級 IP55

1PH8 用于 SINAMICS S120 用于機床

SIMOTICS M 緊湊型異步電機 9000RPM 2.8kW 3.0Nm 12.2A 264V 10000RPM 3.0kW 2.9Nm 12.2A 294V 4 kHz 脈沖頻率外部通風；空氣方向DE--> NDE；防護等級 IP55

1PH8 用于 SINAMICS S120 Combi 用于機床

SIMOTICS M 緊湊型異步電機 1500RPM 2.8kW 17.8Nm 7.5A 346V 1750RPM 3.3kW 18Nm 7.5A 398V 2000RPM 3.7kW 17.7Nm 7.6A 447V 2200RPM 4.1kW 17.8Nm 7.6A 480RPM 強制通風；空氣方向DE--> NDE；防護等級 IP55

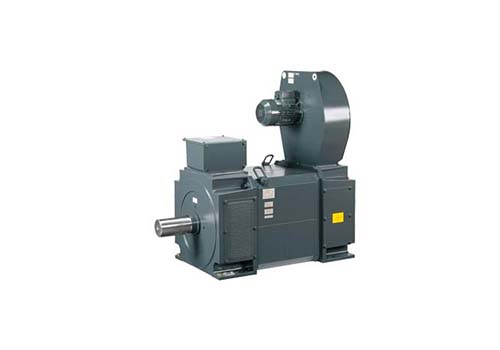

1PH8 用于 SINAMICS S120 用于起重機

緊湊型異步電機, ALM, 480V, IP55, 77dB(A) 200kW, 600RPM, 3183Nm, 315A SLM/BLM, 480V, IP55, 77dB(A) 185kW, 550RPM, 3212Nm, 320A

四、伺服電機 1PH8 磁阻

1PH8 用于 SINAMICS S120 用于生產機器

SIMOTICS M 磁阻電機 效率 (IE3) 1000 rpm, 21 kW, 200 Nm, 62 A, 283 V 1150 rpm, 24 kW, 200 Nm, 62 A, 324 V 1350 rpm, 28.5 kW, 200 Nm, 62 A, 378 V 1500 rpm，31.5 kW，200 Nm，62 A，419 V 強制通風，空氣方向 DE --> NDE，防護等級 IP 55

五、1PH8同步伺服電機

1PH8 用于 SINAMICS S120 用于生產機器

SIMOTICS M 緊湊型同步電機 1500RPM, 15.7kW 100Nm, 29A, 388V 1750RPM, 18kW 98Nm, 29A, 415V 2000RPM, 19.9kW 95Nm, 29A, 449V 強制通風；空氣方向DE--> NDE；防護等級 IP55

1PH8 用于 SINAMICS S120 用于機床

SIMOTICS M 緊湊型同步電機 1500RPM, 15.7kW 100Nm, 29A, 388V 1750RPM, 18kW 98Nm, 29A, 415V 2000RPM, 19.9kW 95Nm, 29A, 449V 強制通風；空氣方向DE--> NDE；防護等級 IP55

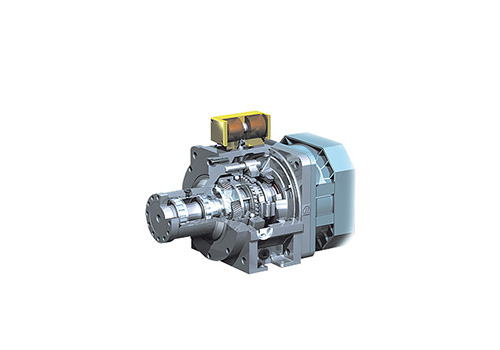

六、帶兩速手動變速箱的 1PH8 伺服電機

SIMOTICS M-1PH8 異步電機的兩檔變速箱的性能特點是：

驅動功率高達 100 kW

驅動橋上的恒定功率范圍高達 1:24

適用于兩個旋轉方向

電機軸高度 AH 100 至 AH 225

IM B35 和 IM V15 型（IM V35 應要求提供）

齒輪箱布置在機床主軸箱外有以下優點：

對機床的良好適應

由于主軸箱中的齒輪，噪音低且無溫度波動

主軸（油脂）和齒輪箱（油）的獨立潤滑系統

傳輸效率 > 95%

除了使用 V 型皮帶，驅動力也可以從齒輪箱輸出通過齒輪（根據要求）或通過補償聯軸器同軸傳輸。

七、SIMOTICS M 內置電機

內置電機 1FE1/1FE2 同步

SIMOTICS M-1FE2 內置電機

SIMOTICS M-1FE 內置電機是水冷同步電機，作為定子（定子）和轉子（轉子）組件提供。在主軸箱中的主軸上組裝定子和轉子后，就形成了一個完整的主軸單元。

用于 SINAMICS S120 的 1FE1 同步內置電機

SIMOTICS M 內置同步電機備件僅轉子 ZK 600V, 105K, IP00, 6 極 4.5Nm, In=13A, 7.4kW NN=15800rpm, Nmax=18000rpm

用于同步 SINAMICS S120 的 1FE2 內置電機

SIMOTICS M-1FE2 內置同步電機單個組件定子轉子 ZK 600V，水冷，IP00 PN=68kW，NN=1000rpm MN=640Nm，Nmax=4200rpm Pt1000 溫度傳感器

內置電機 1FE2 異步

SIMOTICS M-1FE2 是采用異步技術的新一代內置電機，用于
車床、銑床、磨床和多任務機床中的直接驅動電主軸。

用于 SINAMICS S120 的 1FE2 異步內置電機

SIMOTICS M-1FE2 異步內置電機 單個組件 定子、轉子、水冷、IP00 8 極、Y 型連接 鋁制轉子 PN = 7.5KW, NN = 950U/MIN MN = 75NM, NMAX = 10000U/MIN IN = 24A Pt1000 溫度傳感器

用于 SINAMICS S120 的 1PH2 內置電機

SIMOTICS M-1PH2 異步內置電機的活動部件（轉子和定子）

用于車床的 SIMOTICS M-1PH2 內置電機是帶有鼠籠轉子的液冷三相異步電機。內置電機是為車床主軸的速度控制操作而開發的。
