壓力平衡式控制閥  ADVB???/ADVM???（6 至 12 英寸）

概述

型號 ADVB???/ADVM???（以下稱為型號 ADVB 或型號 ADVM）壓力平衡式控制閥本體的流體通道可保證流體流動的通暢，并減少壓力損失。閥芯形狀的設計考慮到了閥芯周圍流體流動和壓力平衡，從而能在寬幅范圍的流體條件下提高控制的穩定性。閥芯導向部的頂部及底部進行固定，具有高度的抗振性和耐磨性。另外，閥芯底部導向采用的是固定導向結構，從而實現了閥體的輕量化。閥芯及閥座采用的是與閥門動作不產生關聯的頂端接入式，進而提高了維護便利性。另外，由于采用了一體式閥座，能夠?qū)崿F(xiàn)與單座閥相同的閥座防滲漏性能（IEC/JIS IV 級）。此外，還配備了結構小輸出力大的多彈簧型執行機構。此款小型輕量化的壓力平衡式控制閥尤其適用于具備高動態穩定性、高可靠性及有泥漿等易堵塞流體的高壓、高壓差工藝管路。

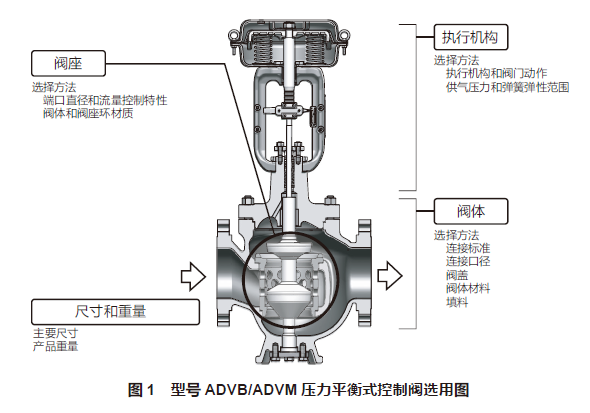

1. 規格的選擇

控制閥的選用一般要求用戶具備專業的知識和經驗。然而，由于型號 ADVB/ADVM 控制閥是標準化的產品規格，所以能夠根據流體的規格（流量、壓力、溫度等），通過產品規格書來選擇具備所需功能的型號。

詳細內容可下載觀看

壓力平衡式控制閥ADVB/ADVM產品手冊.pdf
