高壓差對應系列產品 ACTIVAL電動二通閥 法蘭連結型 (GB PN16-HT200)使用說明書

• 概　要


是閥?執行器一體型、連接口徑15A～150A（?～6B）、法蘭連接的旋轉型電動二通閥。

閥主體的額定壓力等級符合GB PN16。（GB:中華人民共和國國家標準。是由中國國家標準化管理局（SAC）制訂）

  執行器使用AC24V低電壓動作的可逆轉同步電機。   有以下類型的控制方法。

? 與Infilex GC（型號WY5111）等數字式調節器組合，進行比例控制的公稱135Ω反饋電位計內置型

? 與Neostat（型號TY900*Z）、插入型溫度調節器（型號TY9800）等比例動作電氣式調節器組合，進行比例控制的公稱135Ω電阻輸入型

? 與Infilex GC（型號WY5111）、型號R35、型號R36等數字式調節器組合，進行比例控制的DC4～20mA輸入型

? 與Infilex AC（型號WY5117）等數字式調節器組合，進行比例控制的DC2～10V輸入型

? 與數字式調節器組合，進行比例控制的DC0～10V輸入型

• 特　點

? 適用于水泵旁通閥等高差壓用途。

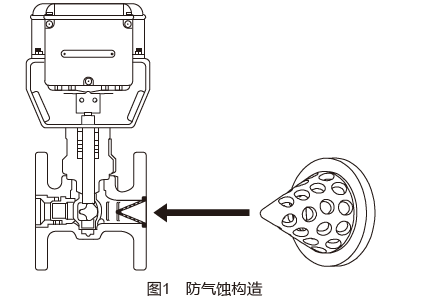

在閥內調整流動狀態、防止壓降過大，防止因氣蝕作用而引起沖蝕的構造。

? 該法蘭連接型閥符合GB。

? 小型?重量輕

? 閥?執行器一體型

? IP54（防塵? 防濺構造）可以在空調機內設置。

(注) 為了保持IP54，需要防水連接器。

? 豐富的控制輸入信號型

? 執行器的消耗功率低、壽命長。

? 帶DC2～10V反饋信號（用于閥開度反饋）

僅限D(zhuǎn)C4～20mA輸入信號型（型號VY513*）、 DC2～10V輸入信號型（型號VY514*）、DC0～10V輸入信號型（型號VY515*）

? 流量特性是修正線性特性。

? 閥具有高差壓、高Cv值、高可調比、低泄漏。

詳細內容可下載觀看

ACTIVAL電動二通閥(GB PN16-HT200)使用說明書.pdf
