ACTIVAL 電動二通閥 法蘭連結型二通閥（JIS 10K-FC200、-SCS13A） 彈簧復位型執行器使用說明書

概 要

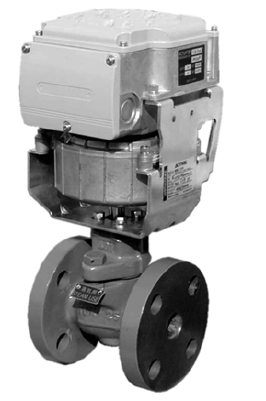

VY51XXM、VY51XXN 是法蘭連接型電動二通閥系列產品。閥門和執行器為一體化構造。

閥門的連接口徑為 DN15(1/2”)～DN80(3”)。閥體額定等級符合 JIS10K。

執行器使用一臺 24V AC 低電壓運轉的可逆轉同步電機。由于執行器在斷電時能將閥門全關，所以可用于需要故障安全功能的用途。

以下 5 種控制信號可以用于操作 ACTIVAL：

① 與Infilex GC(WY5111)等的數字式調節器組合，進行比例控制的公稱135?反饋電位計內裝型

② 與Neostat(TY900＊Z、TY9800)等的電動比例控制器組合，進行比例控制的公稱135?電阻輸入型

③ 與Infilex GC(WY5111)、R35/36等的數字式調節器組合，進行比例控制的4～20mA DC輸入型

④ 與Infilex AC(WY5117)等的數字式調節器組合，進行比例控制的2～10V DC輸入型

⑤ 與DDC(直接數字控制器)組合，進行比例控制的0～10V輸入型

特 點

? 由于是旋轉式電動二通閥，所以緊湊，輕便。

? 閥門和執行器為一體化構造，無需調整。

? 具有多種控制輸入信號類型：

- 公稱135?反饋電位計

- 公稱135?電阻輸入

- 4～20mA DC輸入

- 2～10V DC輸入

- 0～10V DC輸入

? 高壓差，高Cv值，高可調比以及低泄漏。

? 執行器具有功率低，使用壽命長的特點。

? 等百分比流量特性。

? 4～20mA DC、2～10V DC以及0～10V DC輸入信號型，附帶2～10V DC閥門開度輸出信號。

? 在停電時，通過彈簧內裝式執行器返回到全閉位置。

? VY51符合CE認證的適用標準。

詳細內容可下載觀看

ACTIVAL法蘭連結型二通閥使用說明書.pdf
