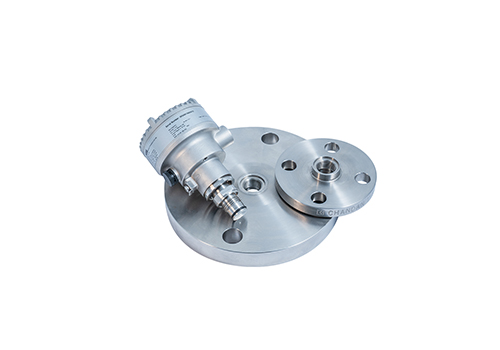

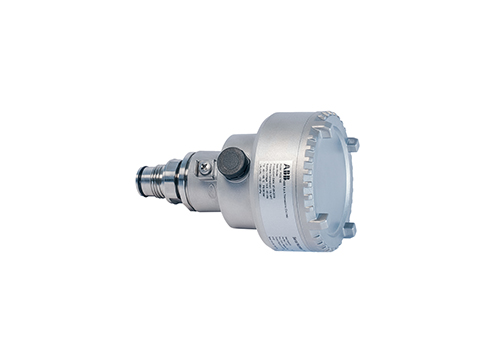

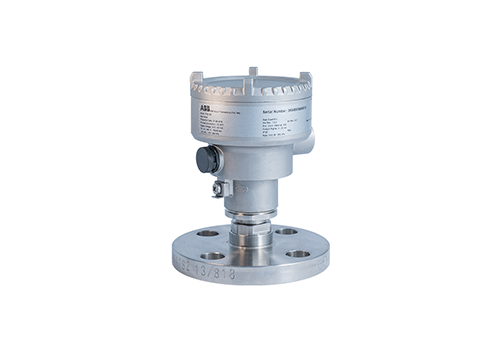

表壓變送器PGS100

        PGS100 型是緊湊、可靠、必不可少的表壓變送器，適用于液體、氣體或蒸汽應用。它是一種簡單而堅固的設備，專為快速交付和易于安裝和使用而設計。由于其堅固的設計即使在最苛刻的環境中也能提供高電阻，它是大多數應用（包括危險區域的應用）的具有競爭力的解決方案。

概述

        PGS100 是 ABB 的新型表壓變送器，旨在適應具有標準規格但受制于快速服務動態的市場。

        其緊湊的不銹鋼外殼具有堅固性、耐濕性和抗振動性，同時結合了帶背光選項的高可見度顯示屏。輕松設置功能增強了觸摸 HMI 的易用性，這是一個固件選項，可從顯示器本身輕松配置設備參數。

        如果應用需要更多，ABB 的獨特技術如 Diaflex（抗磨損）或 H-Shield（抗氫滲透）會派上用場。

        PGS100 提供集成過程連接，可與多種適配器和法蘭相結合，以確保機械安裝到任何過程點，包括 ABB M26 歧管系列。

        其新的 QR 碼選項，稱為數字訪問診斷，詳細說明操作消息，并允許快速訪問有關設備及其狀態的有用支持信息，并提供糾正錯誤或故障條件的建議，以及可能的根本原因的詳細信息，從而減少反應現場發生的時間。

        PGS100：緊湊、可靠、必不可少。

數據

• 基本精度：±0.25%（可選±0.1%和0.075%）

• 跨度限制：從 3 mbar (1,2 in H2O) 到 100 bar (1450 psi)

• 輸出信號：–4 至 20 mA 模擬信號或 4 至 20 mA 模擬信號，采用 HART 數字協議

• 使用新的易于使用的 HMI（人機界面）進行本地操作，帶有背光選項，適用于光線不足的環境。兩鍵式觸摸顯示屏避免了在現場操作設備時拆下變送器蓋板的需要。

• 允許壓力 PS > 200 bar 的設備符合 PED 指令 2014/68/UE；允許壓力 PS ≤200 bar 的設備符合 SEP 健全的工程實踐

現場總線和 HART

ABB 的選擇自由為適用于 ABB 設備的主要現場總線協議提供了正確的驅動程序。
版本矩陣文檔為每個協議顯示了與設備的硬件和固件版本兼容的軟件版本。

• 首先閱讀
  - 軟件/硬件修訂： 版本矩陣

軟件和文檔：

• HART
  – 軟件：  DTM400，  EDD
  – 驅動程序描述： 補充信息
